Proyeksi isometri: Mengungkap Kecantikan Simetri dalam 3D

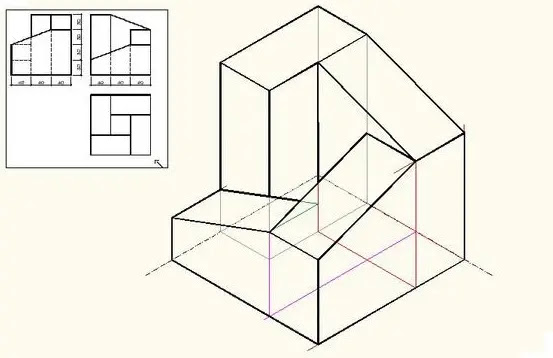

Gambar Proyeksi Isometri

Proyeksi isometri adalah salah satu teknik penting dalam dunia desain, arsitektur, dan ilmu teknik. Teknik ini memungkinkan kita untuk menggambarkan objek tiga dimensi secara dua dimensi dengan cara yang lebih mudah dipahami oleh mata manusia.

Dalam artikel ini, kita akan menjelaskan secara mendalam tentang proyeksi isometri, konsepnya, dan bagaimana teknik ini dapat membantu kita memahami simetri dalam objek tiga dimensi.

Apa Itu Proyeksi Isometri?

Proyeksi isometri adalah jenis proyeksi dalam ilmu geometri yang digunakan untuk menggambarkan objek tiga dimensi dalam bentuk dua dimensi. Teknik ini memiliki beberapa karakteristik khusus yang membedakannya dari jenis proyeksi lainnya.

Salah satunya adalah pemeliharaan panjang, sudut, dan proporsi dalam gambar yang dihasilkan. Dengan kata lain, proyeksi isometri mempertahankan semua sifat geometris dari objek aslinya.

Dalam proyeksi isometri, sebuah objek tiga dimensi direpresentasikan dalam tiga dimensi juga, tetapi dengan sudut pandang tertentu sehingga gambar yang dihasilkan terlihat seperti objek yang dilihat dari sudut tertentu. Ini membuat objek tiga dimensi yang kompleks menjadi lebih mudah dimengerti dan direpresentasikan dalam gambar dua dimensi.

Mengapa Proyeksi Isometri Penting?

Proyeksi isometri memiliki banyak kegunaan dan penting dalam berbagai bidang, termasuk:

1. Desain dan Perancangan Produk

Dalam desain produk, proyeksi isometri memungkinkan para desainer untuk menggambarkan objek tiga dimensi secara akurat sebelum dibuat dalam bentuk fisik. Ini membantu dalam mengidentifikasi potensi masalah desain dan memastikan bahwa semua komponen akan pas dan berfungsi dengan baik.

2. Teknik dan Konstruksi

Dalam dunia teknik dan konstruksi, proyeksi isometri digunakan untuk merencanakan dan menggambarkan struktur bangunan, pipa, dan mesin. Hal ini membantu insinyur dalam memahami bagaimana semua komponen akan saling berinteraksi dalam tiga dimensi.

3. Pendidikan

Proyeksi isometri juga memiliki peran penting dalam pendidikan. Ini adalah alat yang berguna dalam mengajarkan konsep geometri, terutama kepada siswa yang sedang mempelajari geometri dalam tiga dimensi. Dengan menggunakan proyeksi isometri, siswa dapat lebih mudah memahami konsep seperti sudut, panjang, dan proporsi dalam tiga dimensi.

4. Arsitektur

Dalam bidang arsitektur, proyeksi isometri digunakan untuk merancang dan menggambarkan bangunan. Ini membantu arsitek dalam memvisualisasikan bagaimana bangunan akan terlihat dalam skala tiga dimensi dan bagaimana semua elemen akan berinteraksi.

Konsep Dasar Proyeksi Isometri

Konsep dasar dari proyeksi isometri melibatkan penggunaan tiga sumbu koordinat yang saling tegak lurus. Tiga sumbu ini adalah sumbu X, Y, dan Z. Posisi objek dalam ruang tiga dimensi ditentukan oleh koordinat pada ketiga sumbu ini. Ketika kita ingin menggambar objek ini dalam proyeksi isometri, kita menggunakan sudut pandang khusus sehingga objek ini terlihat seperti dilihat dari sudut tertentu.

Ada tiga sudut pandang isometri yang umum digunakan:

1. Isometri Dimetris: Dalam isometri dimetris, semua tiga sumbu memiliki panjang yang sama, sehingga semua sudut antara sumbu adalah 120 derajat. Ini memberikan gambar yang paling serupa dengan pandangan tiga dimensi asli.
2. Isometri Trimetris: Dalam isometri trimetris, panjang ketiga sumbu tidak sama, sehingga sudut antara sumbu bisa berbeda. Hal ini memungkinkan kita untuk memberikan penekanan pada salah satu dimensi tertentu.
3. Isometri Tetrametris: Dalam isometri tetrametris, hanya dua sumbu yang memiliki panjang yang sama, sementara sumbu ketiga memiliki panjang yang berbeda. Ini memberikan sudut pandang yang lebih ekstrem dan sering digunakan dalam ilustrasi teknis.

Manfaat Proyeksi Isometri

Proyeksi isometri memiliki banyak manfaat dalam berbagai bidang. Berikut adalah manfaat memakai gambar proyeksi isometri dalam berbagai bidang:

1. Visualisasi yang Mudah Dipahami: Dengan proyeksi isometri, objek tiga dimensi dapat dengan mudah dipahami dalam bentuk dua dimensi. Ini sangat berguna dalam desain produk, arsitektur, dan rekayasa, di mana pemahaman yang tepat tentang objek adalah kunci untuk kesuksesan.
2. Simetri yang Terjaga: Proyeksi isometri mempertahankan simetri objek. Ini memungkinkan kita untuk dengan mudah mengidentifikasi simetri dalam desain dan konstruksi objek.
3. Desain yang Presisi: Dalam ilmu teknik, proyeksi isometri digunakan untuk membuat gambar teknis yang presisi. Ini membantu insinyur dan teknisi untuk merencanakan dan membangun objek dengan akurasi yang tinggi.

Simetri dalam Proyeksi Isometri

Simetri adalah salah satu aspek yang menarik dalam proyeksi isometri. Ketika kita melihat objek dalam proyeksi isometri, kita dapat dengan mudah mengidentifikasi simetri dalam objek tersebut. Simetri adalah konsep yang penting dalam desain dan seni, dan proyeksi isometri membantu kita mengungkapnya dalam objek tiga dimensi.

Misalnya, jika kita menggambar kubus dalam proyeksi isometri, kita dapat dengan jelas melihat bahwa setiap sisi kubus adalah simetris terhadap sumbu tertentu. Ini adalah contoh sederhana dari bagaimana proyeksi isometri dapat membantu kita memahami simetri dalam objek tiga dimensi.

Gambar Proyeksi Isometri

Mari kita lihat contoh gambar proyeksi isometri untuk memahami konsep ini dengan lebih baik:

Dalam gambar di atas, kita dapat melihat sebuah objek tiga dimensi yang direpresentasikan dalam proyeksi isometri. Sudut pandang ini memberikan kita gambaran yang jelas tentang bentuk dan struktur objek, sementara tetap mempertahankan proporsi dan simetri yang ada dalam objek aslinya.

Gambar Simetri dalam Proyeksi Isometri

Selain itu, mari kita perhatikan bagaimana simetri terjaga dalam gambar proyeksi isometri berikut:

Dalam gambar di atas, kita dapat melihat bahwa objek tiga dimensi ini memiliki simetri yang terjaga terhadap sumbu tertentu. Simetri ini dengan jelas terlihat dalam gambar proyeksi isometri ini.

Langkah-langkah Cara Menggambar Proyeksi Isometri

Berikut adalah langkah-langkah umum yang harus diikuti untuk melakukan proyeksi isometri dengan benar:

1. Pilih Objek yang Akan Diproyeksikan

Langkah pertama adalah memilih objek tiga dimensi yang akan diproyeksikan. Pastikan objek tersebut sudah direncanakan dan memiliki dimensi yang jelas.

2. Tentukan Sumbu Proyeksi

Sumbu proyeksi adalah garis-garis yang akan digunakan untuk menggambar proyeksi isometri. Biasanya, terdapat tiga sumbu proyeksi yang membentuk sudut 120 derajat satu sama lain. Sumbu ini dinamakan sumbu X, sumbu Y, dan sumbu Z.

3. Gambar Garis-garis Panduan

Mulailah dengan menggambar tiga garis-garis panduan yang mewakili sumbu X, sumbu Y, dan sumbu Z. Ini akan membantu Anda dalam mengatur objek dan menjaga proporsi yang benar.

4. Proyeksikan Titik-titik Objek

Selanjutnya, proyeksikan titik-titik objek ke dalam sumbu proyeksi. Caranya adalah menggambar garis-garis dari setiap titik objek ke sumbu proyeksi dengan sudut 30 derajat.

5. Hubungkan Titik-titik Proyeksi

Setelah semua titik objek telah diproyeksikan, hubungkan titik-titik proyeksi untuk membentuk gambar isometri. Pastikan untuk menjaga sudut 120 derajat antara garis-garis yang menghubungkan titik-titik proyeksi.

6. Hapus Garis-garis Panduan

Setelah gambar isometri selesai, hapus garis-garis panduan sumbu X, Y, dan Z agar gambar terlihat bersih dan jelas.

7. Beri Detail dan Label

Terakhir, beri detail pada gambar isometri sesuai kebutuhan, dan tambahkan label untuk menjelaskan komponen-komponen objek jika diperlukan.

Proyeksi isometri adalah teknik penting dalam dunia desain, arsitektur, dan ilmu teknik yang memungkinkan kita untuk menggambarkan objek tiga dimensi dalam bentuk dua dimensi dengan mempertahankan proporsi dan simetri.

Ini membantu kita memahami struktur objek dengan lebih baik dan membuat desain yang lebih akurat. Dalam proyeksi isometri, kita dapat dengan mudah mengidentifikasi simetri dalam objek, yang merupakan konsep penting dalam desain dan seni.

Dengan bantuan gambar proyeksi isometri, kita dapat menjelajahi keindahan simetri dalam objek tiga dimensi.
